해상 운영은 석유 및 가스 시추 플랫폼에서 플로팅 생산 저장 및 오프로드 (FPSO) 선박, 풍력 터빈, 해저 위의 수백 피트, 심해 채굴 리그에 이르기까지 다양한 산업에 걸쳐 있습니다. 이 환경은 장비와 인원을 극도의 바람, 파도, 소금 스프레이, 온도 변동 및 지속적인 움직임에 노출시킵니다. 이러한 고도의 설정에서 모든 오작동은 치명적인 안전 사건, 환경 재해 및 상당한 재정적 손실로 이어질 수 있습니다. 따라서 해외 운영자는 확고한 신뢰성, 정밀성 및 빠른 대응 성을 제공하는 장비를 요구합니다.

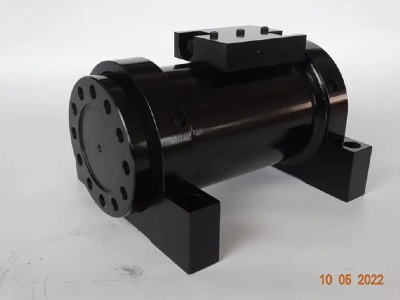

이러한 요구를 충족시키는 가장 중요한 구성 요소 중 하나는 유압 회전식 액추에이터 입니다 . 전기 또는 공압 시스템과 달리 유압 액추에이터는 무거운 하중을 처리하기위한 비정규 토크 밀도를 제공하며 가변 하중과 가혹한 조건에서 우수한 성능을 나타냅니다. 정교한 제어 및 피드백 시스템과 통합되면 유압 회전식 액추에이터는 모든 회전, 모든 일시 정지 및 모든 조정이 의도 한대로 정확하게 발생하도록합니다.
모든 정밀 모션 시스템의 핵심에는 위치, 속도 및 힘을 정확하게 제어 할 수있는 능력이 있습니다. 유압 회전식 액추에이터는 유압 펌프 및 밸브와 직접 커플 링하여 유체 흐름 및 압력을 세밀하게 조정할 수 있도록하여 이러한 영역에서 뛰어납니다. 이 섹션에서는 두 가지 중요한 측면 (통합 감지를 통한 모션 제어 및 피드백 정확도)이 함께 안전한 해상 운영의 기반을 형성합니다.
유압 회전식 액추에이터는 가압 오일 또는 유체를 사용하여 피스톤 또는 베네를 챔버 내에서 이동시켜 선형 유압 압력을 로타리 운동으로 변환합니다. 밸브 위치를 조절함으로써 제어 시스템은 유량을 실시간으로 조정하여 매우 부드러운 가속 및 감속 프로파일을 생성 할 수 있습니다. 이 부드러운 제어는 구조적 구성 요소에 대한 기계적 충격 및 잠재적 응력을 줄입니다. 이는 파동으로 인한 진동에 따라 움직이는 플랫폼에서 작동 할 때 필수 기능입니다.
비례 및 서보 밸브 : 최신 유압 시스템은 전자 제어 신호에 반응하는 비례 또는 서보 밸브를 사용합니다. 이 밸브는 설정 점 값의 ± 1-2% 내에서 유량 제어 정확도를 달성하여 액추에이터의 정확한 회전 속도 제어로 변환 할 수 있습니다.
유압 댐핑 : 유압 유체의 내부 댐핑 특성은 움직임을 더 매끄럽게 만들어 갑자기 시작과 정지를 방지하여 장비를 불안정하게하거나 위험에 처할 수 있습니다.
액추에이터는 명령 신호를 정확하게 따르도록 보장하기 위해 해양 시스템은 위치 센서, 토크 센서 및 압력 변환기를 액추에이터 어셈블리에 직접 통합합니다. 피드백 루프는 지속적으로 theseparameters를 모니터링하고 그에 따라 밸브 개구부 또는 펌프 변위를 조정합니다.
로터리 인코더 및 분류기 : 액추에이터 샤프트에 장착 된 고해상도 인코더는 ± 0.1도보다 종종 정밀도로 각도 위치 피드백을 제공합니다.
하중 및 토크 감지 :로드 셀 또는 토크 트랜스 듀서는 실시간 토크 판독 값을 공급하여 제어 시스템이 안전한 한계 내에서 토크를 유지할 수있게합니다. 이로 인해 구성 요소 나 부상 직원을 손상시킬 수있는 과도하게 비틀림 또는 예상치 못한 부하 스파이크가 방지됩니다.
중복 센서 시스템 : 안전한 해상 응용 분야의 경우 액추에이터에는 종종 이중 중복 센서가 포함됩니다. 하나의 센서가 실패하면 2 차 센서가 방해 작업을 중단하지 않고 엄격한 해외 안전 규정을 충족합니다.
고도로 반응 형 유압 제어와 정확한 피드백 루프를 결합함으로써 유압 회전식 액추에이터는 각 제어 된 움직임 (얼마나 작은 지)가 정확하게 실행되어 작동 오류의 위험을 크게 줄이도록합니다.
해외 응급 상황 (헬리콥터 대피, 갑작스런 장비 고장 또는 심한 날씨에 관계없이 생명 절약 시스템은 완벽하게 작동해야합니다. 유압 회전식 액추에이터는 이러한 미션 크리티컬 메커니즘의 전력을 전원과 제어 할 수 있습니다.
해외 플랫폼은 순간 통지에 배치 할 수있는 즉각적인 액세스 구명 보트 및 구조 보트를 유지해야합니다. 유압 액추에이터는 낮은 데이빗, 래치 및 릴리스 메커니즘을 제어합니다.
제어 속도 : 액추에이터는 플랫폼이 피치와 롤을 할 때에도 보트가 일정한 안전한 속도로 내려 오는 것을 보장합니다.
잠금 및 방출 정밀도 : 고정밀 작동은 승무원 비상 사태 동안 중요한 구명 보트의 우발적 방출 또는 방해를 방지합니다.
해외 리그의 재료 취급 작업은 크레인과 붐 암에 의존하여 부피가 큰 공급과 장비를 이동합니다. 유압 회전 액추에이터는이 크레인의 회전, 확장 및 관절을 관리합니다.
로드 스윙 제어 : 모션 제어 알고리즘과 쌍을 이루는 액추에이터는로드 스윙을 최소화하여 인력 및 장비를 보호합니다.
마이크로 포지셔닝 : 정확한 제어를 통해 크레인 연산자는 선박 또는 제한된 공간으로 하중을 전달하는 데 필수적인 정확도의 센티미터 내에 하중을 배치 할 수 있습니다.
선박 또는 선박에서 플랫폼으로 승무원 또는 민감한 장비를 옮기는 것은 위험에 처해 있습니다. 유압 액추에이터는 갱단 경사 및 회전을 제어하여 변화하는 용기 운동에 적응하는 안정되고 틸트 보상 운동을 보장합니다.
반 힐링 보상 : 액추에이터는 동적 포지셔닝 시스템과 통합되어 플랫폼 각도를 실시간으로 자동 조정하여 거친 바다에서도 안전한 전송을 보장합니다.
이러한 각 응용 분야는 유압 액츄에이터에 의한 회전 운동의 정확한 제어가 해양 안전 프로토콜을 어떻게 뒷받침하는지를 보여 주므로, 도전적인 조건에서 중요한 작업이 원활하게 진행될 수 있습니다.
비상 시스템 외에도 해외 시설의 일상적인 부하 처리 작업은 빠른 응답 및 안정적인 토크 출력을 가질 수있는 액추에이터를 요구합니다.
유압 시스템은 직접 흐름 경로와 최소의 기계적 속눈썹 덕분에 제어 신호의 변화에 밀리 초로 응답 할 수 있습니다. 이 빠른 반응성은 다음과 같습니다.
동적 하중 밸런싱 : 해저 라이저 시스템 및 포탑 계류에서 빠른 액추에이터 조정은 외부 힘이 이동함에 따라 안정성을 유지합니다.
충격 흡수 : 빠르게 활용하는 액추에이터는 구조와 승무원 모두를 보호하는 갑작스런 하중 변화 (파도 슬램)를 흡수합니다.
해상 하중 처리는 빠르게 변할 수 있습니다. 예상치 못한 파도는 크레인 하중의 중량 분포를 변경할 수 있습니다. 유압 회전식 액추에이터는 꾸준한 토크를 유지하여 육포 또는 통제되지 않은 움직임을 방지합니다.
비례 토크 제어 : 고급 유압 장치를 사용하면 액추에이터가 제어 신호에 직접 비율로 토크 출력을 조절하여 부드러운 하중 전환을 보장합니다.
소송 방지 설계 : 고품질 액추에이터는 유체 압력이 순간적으로 떨어질 때 성능 딥을 피하기 위해 안내 방지 기능을 통합하여 지속적인 안정적인 작동을 보호합니다.
유압 액추에이터는 순간적이고 안정적인 토크 조정을 제공함으로써 일상적인 부하 이동 및 비상하 부하 이동 중에 장비 무결성 및 운영자 안전을 보호합니다.
해외 플랫폼은 정기적으로 고압 하에서 가연성 탄화수소를 처리합니다. 결과적으로 모든 유압 장비는 화재 나 폭발을 예방하기 위해 유럽의 ATEX, 국제 IECEX 및 NEC/CEC와 같은 엄격한 안전 표준을 준수해야합니다.
액추에이터 하우징 및 내부 구성 요소는 해양 등급 스테인레스 스틸 또는 부식 내성 합금으로 제작되며, 종종 특수한 코팅이 있습니다. 밀봉 솔루션에는 다음이 포함됩니다.
동적 립 씰 및 O- 링 : 압력 변동 및 운동 하에서 압력 무결성을 유지하도록 조작.
금속-금속 밀봉 : 치명적인 유체 누출을 방지하기 위해 임계 영역에서 사용됩니다.
이러한 조치는 바닷물 수입과 유압 유체 탈출을 방지하여 서비스 수명을 연장하고 환경 위험을 줄입니다.
유해 영역 (Zones 0, 1 또는 2)에 설치된 장비의 경우 유압 액츄에이터가 본질적으로 안전하도록 설계되었습니다.
비 전기적 작동 : 순수한 유압 작동은 전기 스파크 위험을 제거합니다.
접지 및 결합 : 금속 하우징은 정적 전하 축적을 피하기 위해 접지됩니다.
폭발 방지 밸브 패키지 및 밀폐 된 유압 장치와 결합 된이 기능은 유압 액츄에이터가 점화 소스가되지 않도록합니다.
플로팅 생산 저장 및 오프 로딩 (FPSO) 선박은 생산 시설 및 원유를위한 임시 보관으로 기능합니다. 이 선박은 전차 계류 선과 정렬되도록 회전하며 바람, 전류 및 파도에 따라 회전을 조정해야합니다.
터렛 회전 제어 : 트윈 유압 회전 액추에이터는 포탑의 요 운동을 관리하여 라이저 정렬을 유지하면서 FPSO가 부드럽게 회전 할 수 있도록합니다.
계류 장력 조정 : 액추에이터는 동적 하중을 보상하기 위해 계류 선을 미세 조정하여 용기가 안정적이고 안전하게 유지되도록합니다.
밸브 및 초크 작업 : FPSO 로의 유체 흐름을 제어하는 해저 및 상단 밸브는 소형 회전식 액추에이터에 의해 작동되므로 비상 폐쇄 중에 신속하고 신뢰할 수있는 차단이 보장됩니다.
정밀 제어, 강력한 밀봉 및 빠른 응답 성을 통합함으로써 FPSO 응용 분야의 유압 액추에이터는 유지 보수 창이 제한되고 위험 허용 범위가 최소화 된 초이 깊은 서비스 분야에서도 10 년 동안 안정적인 서비스를 보여주었습니다.
해상 환경에서 안전, 신뢰성 및 운영 효율성이 협상 할 수없는 해외 환경에서는 수익성 회전식 액츄에이터가 미션 크리티컬 작업에 필수적인 제어 정밀도와 내구성을 제공합니다. Life Saving Lifeboat Deployments에서 FPSO의 포탑 회전에 이르기까지 빠른 응답 성, 안정적인 토크 전달, 고급 피드백 시스템 및 폭발 방지 설계의 조합은보다 안전하고 효율적인 해외 작업을 뒷받침합니다.
업계가 계속해서 가혹하고 깊고 복잡한 해외 분야로 계속 밀려 나함에 따라 고성능 유압 액츄에이터에 대한 수요는 성장할 것입니다. Custom Actuator 솔루션 및 엄격한 품질 표준에 대한 입증 된 전문 지식을 갖춘 Changsha Chiyu 유압 장비 회사, Ltd.와 같은 신뢰할 수있는 공급 업체를 선택하면 해외 장비가 내일의 과제를 충족시킬 준비가되어 있습니다.
Chiyu의 정밀 유압 회전 액추에이터의 범위를 탐색하고 해상 프로젝트를위한 맞춤형 솔루션에 대해 논의하려면 www.chiyu-hydraulics.com을 방문 하거나 엔지니어링 팀에 직접 문의하십시오.
