중장비 엔지니어링은 엄격한 공간적 딜레마에 끊임없이 맞서고 있습니다. 장비 설계자는 엄청난 회전력을 요구하지만 설치 범위가 크게 제한됩니다. 전통적인 연결 장치, 외부 베어링 및 선형 실린더 배열에 의존하면 종종 엄청난 좌절감을 느끼게 됩니다. 이러한 레거시 설정으로 인해 기계 시스템에 위험한 단일 실패 지점이 발생합니다. 또한 무게가 커지고 BOM(Bill of Materials)이 상당히 복잡해집니다.

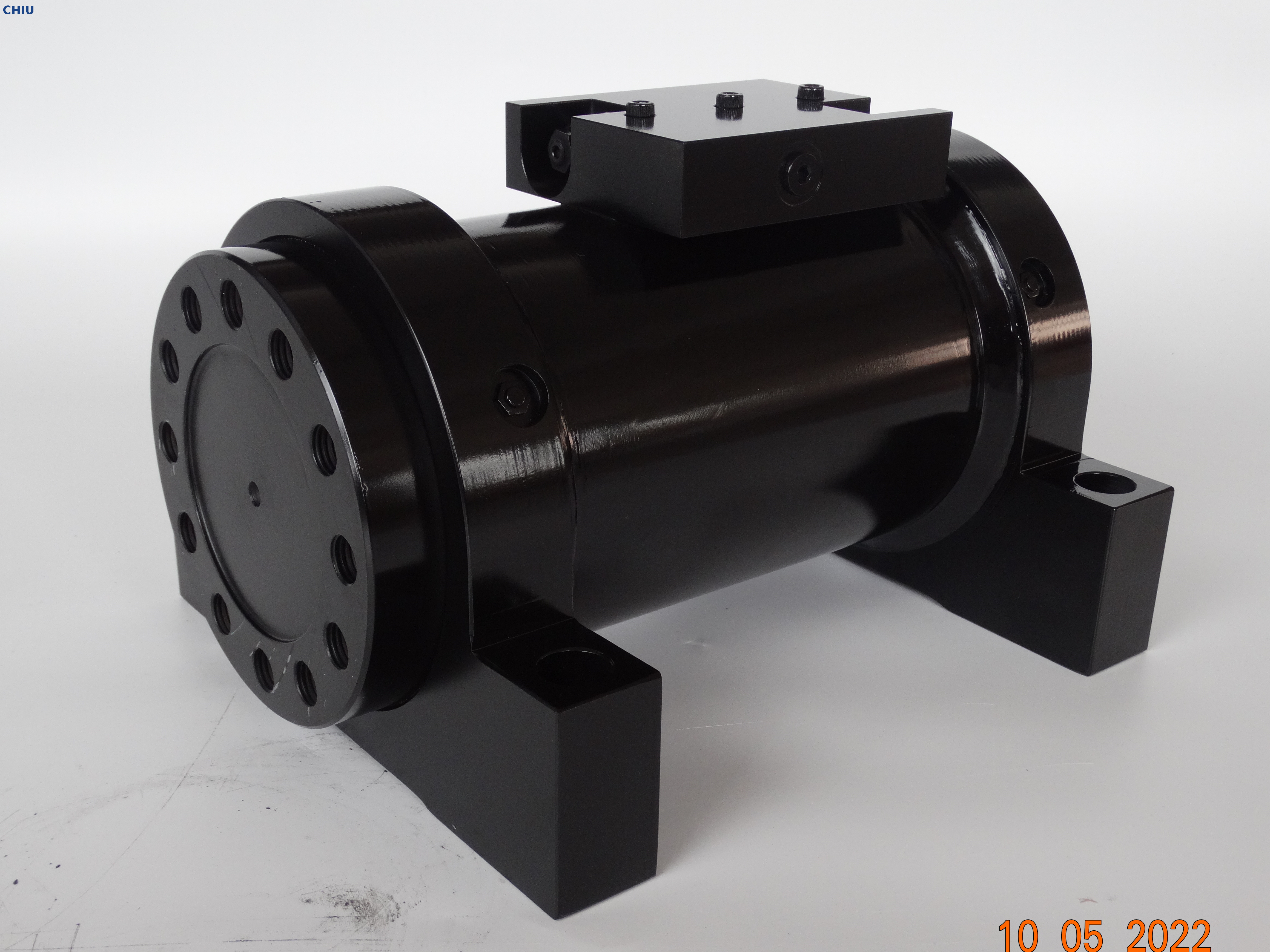

이 문제를 해결하기 위해 나선형 유압 회전식 액추에이터는 회전 장치, 브래킷 및 베어링을 하나의 유선형 장치로 통합합니다. 이 가이드에서는 극한의 산업 환경에 대한 기본 역학, 고유한 엔지니어링 이점 및 중요한 선택 기준을 살펴봅니다. 이러한 단위를 평가하고 지정하는 방법을 정확히 알게 될 것입니다. 이 방법론을 따르면 최적의 기계 성능이 보장되고 장기적인 공급망 신뢰성이 보호됩니다.
구성요소 통합: 나선형 설계로 외부 베어링과 브래킷이 필요하지 않으므로 기계적 설치 공간과 BOM 복잡성이 크게 줄어듭니다.
극한의 출력 밀도: 표준 3,000psi 작동 압력에서 최대 380,000in-lbs의 토크(2M in-lbs를 초과하는 맞춤형 장치 사용 시)를 생성할 수 있습니다.
제로 드리프트 신뢰성: 카운터밸런스 밸브와의 통합으로 높은 유지 토크와 내부 누출 제로를 보장하며 이는 부유 부하에 매우 중요합니다.
과부하 보호: 비자동 잠금식 슬라이딩 스플라인 메커니즘은 '유압 퓨즈' 역할을 하여 충격 부하 중에 시스템이 역구동하여 치명적인 기계적 고장을 방지합니다.
산업용 유압 액츄에이터를 지정할 때 엔지니어는 일반적으로 세 가지 주요 범주를 평가합니다. 랙 앤 피니언, 베인, 나선형 디자인 중에서 선택해야 합니다. 결정 깔때기의 맨 아래에서는 설치 공간, 누출 허용 오차 및 충격 저항에 따라 선택이 달라집니다.
랙 앤 피니언 장치는 확실히 높은 토크 생성이 가능합니다. 그러나 본질적으로 부피가 크고 통합하기가 어렵습니다. 노출된 외부 기어는 심한 마모에 매우 취약합니다. 먼지가 침입하면 기어가 빠르게 손상되어 까다로운 현장 환경에서 결국 유체 누출이 발생합니다. 상당한 공간이 필요하므로 디자인의 자유가 심각하게 제한됩니다.
베인 액츄에이터에도 뚜렷한 한계가 있습니다. 산업 표준에서는 주로 50~100bar 사이에서 작동하는 공압 또는 경량 유압 장치로 분류합니다. 그들은 시간이 지남에 따라 내부 유체 누출로 고통받는 경우가 많습니다. 게다가 갑작스러운 충격 하중에 대한 저항력이 매우 약하여 무거운 토공 장비나 광산 장비에 적합하지 않습니다.
나선형 이점은 이러한 중요한 엔지니어링 결함을 해결합니다. 완전히 밀폐된 무브먼트를 갖추고 있어 중요한 기어를 외부 오염으로부터 보호합니다. 이는 절대적인 최고 출력 밀도를 제공하여 설치 공간의 입방인치당 최대 토크를 제공합니다. 또한 뛰어난 충격 흡수 기능을 제공합니다. 내부 슬라이딩 스플라인의 대규모 표면적 결합은 갑작스러운 힘 스파이크를 쉽게 소멸시킵니다.
로터리 액츄에이터 기술 비교 분석 | ||||
기술 유형 | 전력 밀도 | 충격 부하 저항 | 작동 압력 범위 | 내부 누출 위험 |
|---|---|---|---|---|
랙앤피니언 | 낮음(대형 설치 공간) | 보통의 | 최대 210bar | 높음(외부 씰 마모) |
베인 액츄에이터 | 보통의 | 가난한 | 50 - 100바 | 높음(베인 팁 마모) |
나선형 스플라인 | 매우 높음 | 훌륭한 | 최대 250+ 바 | 제로(밸브가 올바르게 작동된 경우) |
나선형 유압 회전식 액추에이터를 이해하려면 내부 슬라이딩 스플라인 기술을 분석해야 합니다. 이 메커니즘은 유체 동력이 회전력으로 변환되는 방식을 완전히 재정의합니다.
밀봉된 하우징: 외부 원통형 쉘이 메커니즘을 완전히 둘러쌉니다. 여기에는 고정된 외부 기어 링이 포함되는 경우가 많습니다.
중앙 샤프트: 이는 기본 출력 요소입니다. 회전 토크를 기계에 직접 전달합니다.
스플라인 피스톤: 이 핵심 구성 요소는 내부 및 외부 표면에 가공된 나선형 스플라인 이중 세트가 특징입니다.
변환 과정은 기계 공학의 우아한 전시입니다. 유체 압력으로 인해 중앙 피스톤이 배럴 아래로 선형으로 이동합니다. 이동하면서 외부 스플라인이 하우징과 나란히 단단히 맞물립니다. 동시에 내부 스플라인이 중앙 샤프트를 고정합니다. 이 이중 기어 메커니즘은 중앙 샤프트가 부드럽게 회전하도록 합니다. 유체 흐름을 역전시키는 것은 단순히 회전을 역전시키는 것입니다.
엔지니어는 토크와 압력 사이의 엄격한 선형성을 이해해야 합니다. 토크 출력은 적용된 유압에 대해 엄격하게 선형으로 유지됩니다. 시스템 압력을 두 배로 늘리면 출력 토크도 정확히 두 배로 늘어납니다. 이러한 예측 가능한 물리적 현실을 통해 엔지니어는 기계 성능을 정밀하게 조정할 수 있습니다.
기술 용어는 조달 정확성에 큰 영향을 미칩니다. 항상 메커니즘을 "헬리컬 기어" 또는 "헬리컬 스플라인" 단위로 지정하십시오. 부정확한 "가파른 스레드"라는 용어를 사용하지 마세요. 잘못된 용어를 사용하면 공급업체가 혼란스러워지고 중요한 프로젝트 일정이 지연되는 경우가 많습니다.
극한 부하 부품을 지정하려면 엄격한 평가 프레임워크가 필요합니다. 부하를 정확하게 평가하지 못하면 치명적인 현장 오류가 발생합니다.
매우 중요한 사양 오류에는 구동 토크와 유지 토크의 혼합이 포함됩니다. 유지 토크는 외부 역구동력에 대한 시스템의 저항입니다. 이는 본질적으로 구동 토크보다 훨씬 높습니다. 지정자는 항상 정적 유지와 동적 이동을 기반으로 하중을 계산해야 합니다. 시스템이 정지된 무게를 실제로 지탱할 수 있는지 확인해야 합니다.

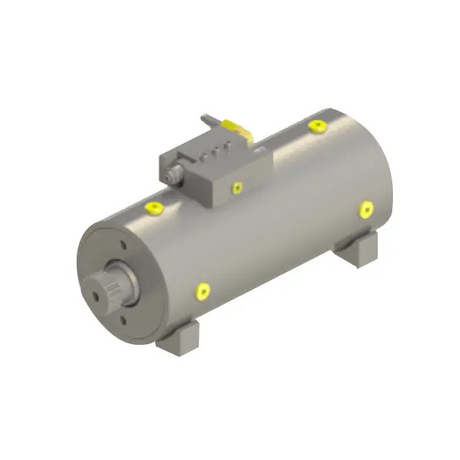

중력을 거스르는 응용 분야에서는 누출이 없고 능동적인 표류 방지가 필요합니다. 일체형 이중 카운터밸런스 밸브의 통합을 평가해야 합니다. 이러한 부하 유지 밸브는 유체를 실린더 내부에 안전하게 가두어 줍니다. 이는 외부 기계식 브레이크에 의존하지 않고도 액추에이터가 정확한 위치를 유지하도록 보장합니다. 이는 매달린 하중이 시간이 지남에 따라 천천히 떨어지는 것을 방지합니다.

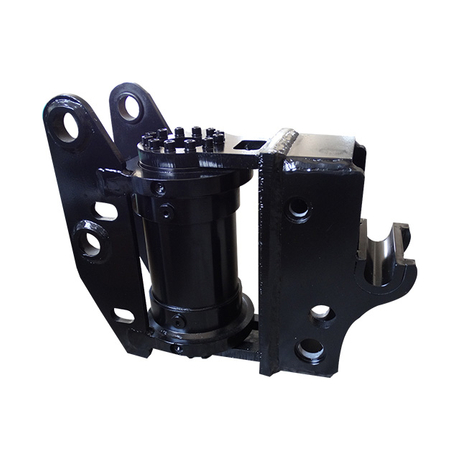

장치의 핵심 하중 지지력을 철저히 평가하십시오. 프리미엄 하이 토크 액추에이터는 구조적 구성 요소 역할을 하도록 의도적으로 설계되었습니다. 이는 견고한 기계식 경첩 역할을 합니다. 이는 장착 플랜지 또는 샤프트에서 직접적으로 막대한 방사형 및 축방향 하중을 흡수합니다. 이러한 구조적 특성으로 인해 별도의 지지 베어링을 설치할 필요가 전혀 없습니다.
마지막으로 필요한 백래시 허용 오차를 평가합니다. 표준 슬라이딩 스플라인 장치는 대부분의 이동식 기계에 높은 기능적 정밀도를 제공합니다. 그러나 고정밀 자동 측위에는 더 엄격한 제어가 필요합니다. 고급 백래시 제거를 명시적으로 지정해야 합니다. 프리미엄 제조는 초정밀 자동화 작업을 위해 백래시를 단 5각분까지 줄일 수 있습니다.
항상 정상 작동 부하뿐만 아니라 최대 충격 부하도 계산하십시오.
상승된 부하와 관련된 모든 응용 분야에 대해 부하 유지 카운터밸런스 밸브를 지정합니다.
외부 힌지 베어링을 제거하기 전에 정확한 반경방향 및 축방향 하중 등급을 확인하십시오.
이론적 엔지니어링 한계는 검증 가능한 현장 성능으로 해석되어야 합니다. 이 액추에이터는 극한의 산업 응용 분야에서 지속적으로 그 성능을 입증합니다.
지하 착암기는 장비를 혹독한 작동 조건에 노출시킵니다. 드릴 붐은 완전한 360° 회전이 필요합니다. 또한 극심한 풀백과 드릴인 반대 세력을 동시에 견뎌야 합니다. 나선형 유닛이 여기서 탁월합니다. 고정 샤프트 및 회전 하우징 설치 방법을 활용합니다. 이 독특한 장착 설정은 호스 라우팅을 단순화하는 동시에 기계 섀시에 막대한 진동을 직접 흡수합니다.
대형 덤프 게이트와 산업용 덤퍼는 기하학적 제약으로 인해 어려움을 겪는 경우가 많습니다. 기존 선형 실린더는 필요한 힌지 공간에 맞지 않습니다. 단일 유압 회전식 액추에이터는 이러한 딜레마를 쉽게 해결합니다. 완전한 180° 회전을 제공합니다. 전체 회전 아크에 걸쳐 일정한 토크를 전달합니다. 이는 덤프 게이트의 정확한 구조적 힌지 역할을 동시에 수행합니다.
페리 선적 경사로와 콘크리트 슈트는 하중 지지 안전의 절대적인 필요성을 강조합니다. 램프는 거대하고 다양한 차량 중량을 운반합니다. 액추에이터는 가파른 경사면에서 중심에서 벗어난 완전히 로드된 무게추를 안전하게 회전시켜야 합니다. 통합된 카운터밸런스 밸브는 부드럽고 고도로 제어된 하강을 보장합니다. 승객 탑승 작업 중 위험한 화물 표류를 완전히 제거합니다.
애플리케이션 매트릭스 및 엔지니어링 솔루션 | ||
응용 시나리오 | 기본 엔지니어링 과제 | 나선형 액추에이터 솔루션 |
|---|---|---|
지하 착암기 | 진동이 크고 밀고 당기는 힘이 반대입니다. | 고정 샤프트 장착은 섀시 진동을 효과적으로 흡수합니다. |
산업용 덤프 | 완전한 180° 모션을 위한 제한된 공간. | 일정한 토크를 전달하는 소형 구조용 힌지 역할을 합니다. |
페리 선적 램프 | 중력에 맞서 극단적이고 중심에서 벗어난 무게를 지탱합니다. | 듀얼 카운터밸런스 밸브는 제로 드리프트 포지셔닝을 제공합니다. |
현대 엔지니어링은 안전한 공급망에 크게 의존합니다. 완벽한 구성 요소를 지정하더라도 안정적으로 소싱할 수 없다면 아무 의미가 없습니다.
엄격한 벤더 종속을 피하는 것이 중요합니다. 많은 레거시 중장비 차량은 전적으로 표준 설치 공간에 의존합니다. 정확한 오래된 기계에는 예를 들어, L-시리즈 모델은 고강도 부하를 처리하고, T-시리즈 모델은 고주기 애플리케이션을 관리합니다. 엔지니어는 대체 Tier 1 공급업체를 적극적으로 평가해야 합니다. 정확한 '드롭인 준비' 교체를 제공할 수 있는 파트너가 필요합니다. 이 전략은 차량 일관성을 유지하고 비용이 많이 드는 기계 재설계를 방지합니다. Helac 로터리 액추에이터와 동등한 제품을 찾는 것이 필요한 경우가 많습니다.
리드 타임 현실을 투명하게 해결해야 합니다. 소싱 지연으로 인해 생산 일정이 차질을 겪을 수 있습니다. 기성품 직접 교체품은 일반적으로 배송까지 8~10주가 소요됩니다. 그러나 맞춤형 엔지니어링 장치에는 상당한 제조 시간이 필요합니다. 특정 포팅 구성이나 복잡한 10홀 엔드 쿠션을 추가하면 리드 타임이 30주 이상 연장됩니다. 조달 주기를 공격적으로 계획하십시오.
환경 맞춤화에는 신중한 구매자 안내가 필요합니다. 환경에서 요구하는 경우에만 자재 업그레이드를 지정해야 합니다. 가스 니트로 침탄 표면 처리로 마모 환경에서 내마모성이 크게 향상됩니다. ATEX 인증은 폭발성 지하 또는 화학 환경에 대해 여전히 필수입니다. ABS 준수와 같은 특정 해양 등급 코팅은 해양 플랫폼의 급격한 바닷물 부식을 방지합니다. 견적 프로세스 초기에 이러한 운영 현실을 공급업체에 전달하세요.
레거시 교체품의 장착 볼트 패턴을 상호 참조하지 못했습니다.
현장에서 비용이 많이 드는 호스 라우팅 변경을 강제하는 사용자 정의 포트 위치를 무시합니다.
특수 표면 코팅의 연장된 제조 리드 타임을 과소평가합니다.
나선형 유압식 회전식 액츄에이터로의 전환은 단순한 구성요소 교체가 아닌 대대적인 구조적 재설계를 의미합니다. BOM 크기가 크게 줄어듭니다. 외부 연결 및 노출된 베어링과 같은 취약한 기계적 장애 지점을 안전하게 제거합니다. 더 중요한 것은 내부 슬라이딩 스플라인 형상을 통해 본질적으로 심각한 충격 부하로부터 중장비를 보호한다는 것입니다.
성공적으로 진행하려면 기술 구매자와 엔지니어링 팀이 정확한 시스템 데이터를 수집해야 합니다. 최고 작동 압력 지표, 필요한 회전 각도, 정확한 반경방향/축방향 하중 수요를 수집하세요. 이 데이터를 문서화한 후 자격을 갖춘 애플리케이션 엔지니어와 직접 협력하십시오. 그들은 정확한 체적 크기 조정을 수행하고 완벽한 구조적 적합성을 보장하기 위해 필요한 3D CAD 모델링을 제공합니다.
답변: 표준 대형 모델은 일반적으로 최대 3,000psi(207bar)까지 안전하게 작동합니다. 특정 응용 분야 요구 사항에 따라 훨씬 더 높은 압력 임계값에 맞게 특수 또는 맞춤형 장치를 쉽게 설계할 수 있습니다.
답: 그렇습니다. 본질적으로 높은 방사형 및 축방향 하중 지지 용량을 갖추고 있기 때문에 내구성이 뛰어난 시리즈 액추에이터는 주요 피봇 포인트 역할을 하는 경우가 많습니다. 이는 필수적인 구조적 지원을 제공하므로 외부 베어링과 핀이 필요하지 않습니다.
A: 쉽게 파손되는 견고한 기계적 연결 장치와 달리, 자동 잠금 기능이 없는 슬라이딩 스플라인 액추에이터는 극심한 충격 부하 하에서 역구동할 수 있습니다. 이 기능성 백드라이브는 "유압 퓨즈" 역할을 합니다. 이는 시스템 릴리프 밸브 전체에 유체를 안전하게 이동시켜 기계의 구조적 무결성을 보호합니다.
답: 그렇습니다. 몇몇 1차 유압 제조업체는 정밀한 직접 드롭인 교체품을 생산합니다. 이러한 정확한 장치는 기존 L-시리즈 및 T-시리즈 모델의 장착 공간, 포트 위치 및 특정 토크 사양과 일치하여 중요한 공급망 지연을 완화합니다.
