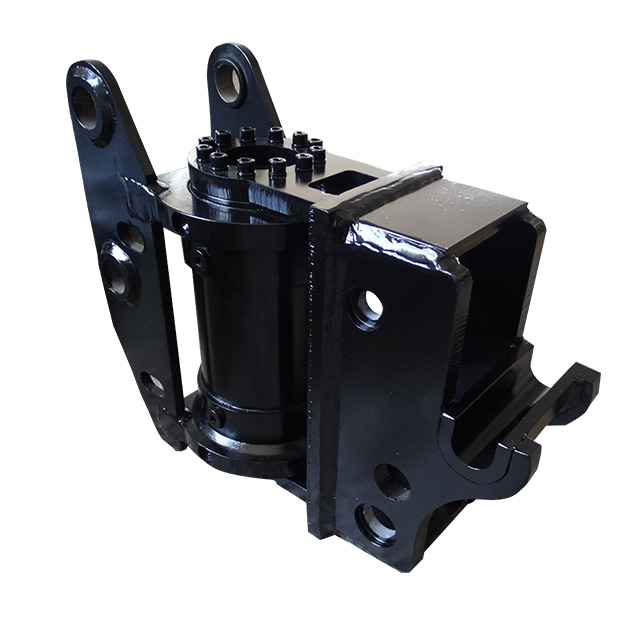

정지 작업, 도랑 파기 또는 되메우기를 위해 장비를 지속적으로 재배치하면 연료가 빠르게 소모됩니다. 이는 트랙 마모를 가속화하고 지상 직원의 위험을 크게 증가시킵니다. 오늘날 중장비를 작동하려면 최대의 효율성과 정밀한 제어가 필요합니다. 현대 차량은 표준 정적 설정에서 스마트 부착 솔루션으로 적극적으로 전환하고 있습니다. CY5 시리즈 틸트 퀵 커플러는 기본 부착물 교환과 전체 틸트 로테이터 시스템 사이의 격차를 해소합니다. 이는 적극적인 계약자에게 매우 효과적인 중간 지점을 제공합니다. 이 포괄적인 가이드는 핵심 엔지니어링, 안전 메커니즘 및 구현 현실을 평가합니다. 차량 관리자와 자영업자는 이번 업그레이드가 일일 현장 운영에 어떤 영향을 미치는지 알아볼 것입니다. 원활한 통합에 필요한 기계적 차이점, 유압 요구 사항 및 규정 준수 표준을 배우게 됩니다. 이러한 기술적 역학을 이해하면 비용이 많이 드는 장비 불일치를 방지하는 데 도움이 됩니다. 다음 부착물이 차량의 장기 운영 목표에 완벽하게 부합하는지 확인할 수 있습니다.
운영 효율성: 최대 180°의 부착 기울기를 제공하므로 수평 굴착을 위해 굴삭기 트랙의 수평을 맞출 필요가 없습니다.
성능 지표: 일정한 구동 토크(900~18000NM)와 안정적인 유지 토크(2400~37000NM)를 제공하여 최대 부하 시 부착 '크리프'를 방지합니다.
범용 호환성: 가변 핀 센터 설계를 통해 다양한 1.8t~27t 캐리어 장비에서 기존 버킷을 활용할 수 있습니다.
규정 준수 및 안전: ISO13031을 준수하는 삼중 잠금 시스템과 엄격한 해제 논리 프로토콜을 갖추고 있어 공중 낙하를 방지합니다.
계약업체는 경쟁 우위를 유지하기 위해 장비 선택을 지속적으로 평가합니다. 중요한 운영 결정에는 표준 장치를 최신 틸팅 솔루션과 비교하는 것이 포함됩니다. 각 설정이 뛰어난 특정 환경을 분석해야 합니다.
표준 굴삭기 퀵 커플러는 신속하지만 독점적으로 수직 굴착이 필요한 환경에 가장 적합합니다. 대규모 토공 작업을 위해 이들에 의존하고 있습니다. 넓고 개방된 들판에서 깊은 도랑을 파는 데 탁월합니다. 이러한 시나리오에서는 순전히 돌파력이 기교의 필요성보다 중요합니다.
그러나 도시 인프라 프로젝트에는 복잡한 제어가 필요합니다. 입니다 고정밀 정지 작업에는 틸팅 커플러가 필수적 가파른 경사면이나 고르지 못한 지형에서 작업할 때 꼭 필요합니다. 제한된 공간에서도 찬란하게 빛납니다. 대형 기계가 쉽게 회전할 수 없는 경우 버킷을 기울이면 접근성 문제가 즉시 해결됩니다. .
기계를 업그레이드하면 몇 가지 숨겨진 투자 수익 요소가 드러납니다. 이러한 이점은 단순히 버킷을 더 빠르게 교체하는 것 이상으로 확장됩니다.
장비 이동 감소: 지속적인 트랙 조정을 최소화하면 일일 연료 소비가 직접적으로 줄어듭니다. 또한 물리적 차대 마모도 크게 줄어듭니다. 운전자는 굴착 작업에 더 많은 시간을 할애하고 운전실을 재배치하는 데 소요되는 시간은 줄입니다.
노동 최적화: 유연한 버킷 각도는 깊은 도랑에서 수동 삽 작업을 크게 줄여줍니다. 지상팀은 더 이상 코너를 수동으로 마무리하기 위해 굴착 작업에 뛰어들 필요가 없습니다. 이는 작업자를 위험한 스윙 구역에서 벗어나게 하여 현장 안전을 자연스럽게 향상시킵니다.
모범 사례: 업그레이드하기 전에 항상 기본 작업 현장 환경을 평가하십시오. 귀하의 차량이 유틸리티 설치 또는 복잡한 조경을 수행하는 데 시간의 70%를 소비하는 경우 틸팅 설정은 즉각적인 수익을 제공합니다.
하드웨어 설계는 궁극적으로 작업 현장의 성공을 결정합니다. 우리는 기존 시스템과 현대 회전 기술 간의 기계적 차이점을 조사해야 합니다.
기존의 노출형 실린더에는 뚜렷한 작동 제한이 있습니다. 부피가 크고 넓은 프로필이 특징입니다. 극단적인 작동 각도에서 눈에 띄는 전력 손실을 겪는 경우가 많습니다. 노출된 실린더는 물리적 손상의 위험도 있습니다. 바위가 많은 토양에 깊이 도랑을 파면 바위가 노출된 유압 라인을 쉽게 부수거나 실린더 로드를 구부릴 수 있습니다.
헬리컬 기어 액추에이터는 훨씬 더 견고한 대안을 제공합니다. 매우 컴팩트한 설치 공간을 유지합니다. 이 특정 디자인은 굴삭기 붐 자체보다 좁습니다. 측벽 간섭 없이 깊게 트렌치를 할 수 있습니다. 더 중요한 것은 헬리컬 기어가 전체 틸트 반경에 걸쳐 일정한 토크를 전달한다는 것입니다. 버킷을 10도 또는 150도 각도로 기울여도 회전력은 완벽하게 일정하게 유지됩니다.
유압 커플러를 추가하면 근본적인 물리적 제약이 발생합니다. 이는 기계의 스틱과 버킷 톱니 사이의 거리를 불가피하게 증가시킵니다. 이렇게 추가된 기하학적 길이는 굴삭기의 원래 이탈 굴착력을 감소시킵니다. 운영자는 부피가 큰 부착물을 설치한 후 기계가 '약하다'는 느낌을 받는다고 불평하는 경우가 많습니다.
CY5 시리즈는 이러한 기하학적 문제를 직접적으로 해결합니다. 엔지니어들은 매우 낮은 장착 높이 설계를 최적화했습니다. 붐에 추가되는 수직 거리를 최소화했습니다. 굴삭기의 굴착력을 보존할 수 있습니다. 이를 통해 성능 저하 없이 까다로운 토공 작업을 수행할 수 있습니다.
안전한 작동을 위해서는 유압 토크를 이해하는 것이 중요합니다. 우리는 양동이를 움직이는 데 사용되는 힘과 양동이를 가만히 유지하는 데 사용되는 힘을 구별해야 합니다.
토크 유형 | CY5 성능 범위(21MPA에서) | 주요 기능 | 운영에 미치는 영향 |
|---|---|---|---|
드라이브 토크 | 900 – 18,000NM | 버킷이나 부착물을 적극적으로 회전시킵니다. | 무거운 흙을 통해 적재된 버킷의 각도를 얼마나 빠르고 강력하게 기울일 수 있는지를 결정합니다. |
유지 토크 | 2,400 – 37,000NM | 부착물을 고정된 각도 위치에 단단히 고정합니다. | 무거운 자재를 매달 때 버킷이 처지거나 아래로 "크리핑"되는 것을 방지합니다. |
일반적인 실수: 구매자는 종종 구동 토크만 고려합니다. 그러나 유지 토크는 중요한 지표입니다. 높은 유지 토크는 완전히 적재된 젖은 점토 버킷이 스윙 중에 원하는 각도에서 미끄러지지 않도록 보장합니다.
건설 차량은 단일 제조업체의 동일한 크기의 기계를 거의 작동하지 않습니다. 장비 다양성이 표준입니다. 차량 간 호환성으로 엄청난 양의 자본이 절약됩니다.
가변 핀 센터 픽업은 주요 엔지니어링 혁신을 나타냅니다. 이를 통해 커플러 메커니즘이 완전히 다른 핀 치수를 활용하여 부착물을 밀어서 잡을 수 있습니다. 계약자는 기존 버킷 재고 전체를 교체할 필요가 없습니다. 기존 어태치먼트를 버리지 않고도 쉽게 설정을 업그레이드하거나 캐리어 장비 브랜드를 전환할 수 있습니다.
이 유니버설 디자인은 1.8t 소형 굴삭기부터 대형 27t 캐리어까지 다양한 장비를 수용합니다. 최종 이점은 분명합니다. 붐의 기술적 역량을 업그레이드하는 동시에 기존 도구의 수명을 극대화합니다.
작업 현장에서는 어색하고 어려운 위치 선정이 필요한 경우가 많습니다. 극단적인 각도 굴착은 이러한 접근성 문제를 해결합니다. CY5는 캐리어 장비 크기에 따라 특정 틸트 범위를 제공합니다.
소형 기계(최대 14t): 최대 180°의 전체 기울기를 즐겨보세요. 이는 엄격한 도시 유틸리티 작업에 대한 최대의 민첩성을 제공합니다.
대형 캐리어(14t~27t): 구조적으로 안정된 134° 기울기를 활용합니다. 엔지니어들은 엄청난 하중 하에서 기계적 안정성을 보장하기 위해 이 각도를 약간 제한합니다.
또한 중요한 역굴착 기능도 얻을 수 있습니다. 범용 픽업 시스템을 사용하면 부착물을 쉽게 뒤집을 수 있습니다. 이는 매우 효과적인 전면 삽 모드를 생성합니다. 이 모드는 복잡한 사이트에서 매우 유용한 것으로 입증되었습니다. 깨지기 쉬운 PVC 파이프 아래를 안전하게 되메울 수 있습니다. 민감한 콘크리트 기초 벽에서 재료를 쉽게 조각할 수 있습니다. 이러한 특별한 다양성은 표준 굴삭기를 다방향 정지 작업 도구로 바꿔줍니다.
안전 규정은 현대 건설 관리를 형성합니다. 첨부 파일이 삭제되면 치명적인 사이트 오류가 발생합니다. 업계에서는 중복되고 완벽한 안전 시스템을 당연히 요구합니다.
CY5는 고도로 발전된 삼중 보호 시스템을 활용합니다. 기계식 보호 장치와 유압식 잠금 장치가 완벽하게 혼합되어 있습니다. 전면 잠금 장치는 견고한 스프링 장착 메커니즘을 사용합니다. 유압이 완전히 실패하면 이 견고한 스프링이 전면 핀을 제자리에 단단히 고정합니다.
후면 잠금 장치는 강력한 유압 실린더를 사용합니다. 엔지니어들은 이 특정 실린더에 백업 체크 밸브를 추가했습니다. 호스가 갑자기 터지면 체크 밸브가 즉시 유체를 가두어 줍니다. 실린더가 수축을 거부합니다. 이러한 중복 기능은 국제 ISO13031 안전 표준을 엄격하게 준수합니다.
안전은 견고한 하드웨어 그 이상입니다. 여기에는 지능형 운영 프로토콜이 포함됩니다. 오류 방지 해제 논리는 운전실 내 사람의 실수를 완벽하게 방지합니다. 디커플링이 발생하기 전에 두 가지 필수 조건이 있습니다.
자세 요구 사항: 시스템은 매우 구체적인 기계 자세를 요구합니다. 버킷은 운전실 쪽으로 '완전히 말려' 있어야 합니다. 이렇게 구부린 자세를 취할 때까지 유압 릴리스는 전자적으로 잠긴 상태로 유지됩니다.
지면 압력 검증: 고급 안전 프로토콜에는 물리적 접촉이 필요합니다. 부착물은 지면에 대한 물리적 무게를 견뎌야 합니다. 이러한 물리적 검증을 통해 우발적인 공중 낙하를 완전히 방지할 수 있습니다. 매달린 하중을 물리적으로 공중으로 방출할 수는 없습니다.
주의할 점: 전자 안전 경보를 절대로 우회하지 마십시오. 일부 운전자는 시간을 절약하기 위해 지면 압력 센서를 무시하려고 시도합니다. 이는 ISO 표준을 직접적으로 위반하며 귀하의 사이트에 극도의 책임 위험을 초래합니다.
새로운 회전 기술을 통합하려면 신중한 계획이 필요합니다. 설치하기 전에 현재 장비의 유압 사양을 철저하게 평가해야 합니다.
운영 벤치마크는 일반적으로 업계 전반에 걸쳐 간단합니다. CY5에는 210 Bar 정도의 일관된 작동 압력이 필요합니다. 흐름 요구 사항은 기계 크기에 따라 크게 다릅니다.
2t 소형 굴삭기가 안전하게 작동하려면 매우 낮은 유량(Lpm)이 필요합니다. 반대로, 27t 무거운 캐리어는 무거운 버킷을 빠르게 회전시키기 위해 상당한 유압 전달이 필요합니다. 특정 CY5 모델을 운송업체의 내부 펌프 용량과 명확하게 일치시켜야 합니다. 약한 펌프에 대형 커플러를 설치하면 틸트 동작이 느리고 반응이 없습니다.
많은 구매자가 레거시 시스템 제한에 직면해 있습니다. 매우 일반적인 구매자 반대 의견이 끊임없이 제기됩니다. '내 오래된 기계에는 보조 틸트 라인이 없습니다.' 틸트 퀵 커플러에는 막대하고 값비싼 유압 점검이 필요하다고 생각할 수도 있습니다.
이 가정은 올바르지 않습니다. 구형 굴삭기에 대한 안정적인 설치 해결 방법이 있습니다. 기계의 기존 버킷 실린더 회로를 쉽게 활용할 수 있습니다. 다음 표준 개조 단계를 따르십시오.
보조 라인 감사: 귀하의 기계에 전용 양방향 틸트 회로가 이미 있는지 확인하십시오.
전환 밸브 설치: 라인이 누락된 경우 기술자는 특수 매니폴드 블록을 사용하여 기존 버킷 실린더 회로를 활용합니다.
컨트롤 박스 장착: 손끝으로 제어할 수 있도록 운전실 내부에 맞춤형 전기 제어 장치를 설치합니다.
압력 보정: 유체 라인을 철저하게 테스트하여 필요한 210Bar 벤치마크에 지속적으로 도달하는지 확인합니다.
테스트 해제 논리: 핀 해제를 허용하기 전에 전자 센서가 '말린' 자세를 인식하는지 확인하십시오.
표준 버킷 회로에서 유체를 전환함으로써 틸트 기능을 효율적으로 작동할 수 있습니다. 값비싼 공장 라인 업그레이드를 완전히 피할 수 있습니다. 이를 통해 노후화된 차량에 대한 개조 접근성이 매우 높고 매우 실용적입니다.
올바른 등급 장비를 선택하면 일상적인 작업이 대폭 간소화됩니다. CY5 시리즈 틸트 퀵 커플러는 현대 차량을 위한 확실한 선택을 나타냅니다. 정밀한 토공 작업을 우선시하고 불필요한 기계 위치 결정을 대폭 줄입니다. 결정적으로, 하드 굴착에 필요한 절대적인 원시 돌파력을 희생하지 않고도 이러한 향상된 유연성을 달성합니다.
구매를 시작하기 전에 다음과 같은 행동 중심의 다음 단계를 수행하십시오.
현재 차량의 톤수를 꼼꼼하게 감사하여 필요한 정확한 모델 브래킷을 찾으십시오.
표준 작동 유압 펌프 압력이 필요한 목표인 210 Bar에 지속적으로 도달하는지 확인하십시오.
기존 버킷 핀 치수, 중심 간 거리 및 디퍼 간격 너비를 철저하게 측정하십시오.
이 중요한 데이터를 수집하면 완벽한 기계적 맞춤이 보장됩니다. 이를 통해 귀하는 절대적인 확신을 갖고 고도로 전문화된 CY5 견적을 요청할 수 있습니다. 지금 운영 안전을 강화하고 기계의 민첩성을 업그레이드하십시오.
A: 이 시리즈는 1.8톤 미니 굴삭기부터 최대 27톤 중장비까지 광범위한 스펙트럼을 포괄합니다. 토크 매개변수와 최대 틸트 각도는 각 특정 중량 등급에 맞게 엄격하게 최적화되어 절대적인 안정성을 보장합니다.
A: 모든 커플러는 스틱에서 톱니까지의 거리를 추가하며 이는 이탈력에 약간의 영향을 미칩니다. 그러나 CY5와 같은 로우 프로파일 엔지니어링 설계는 이러한 기하학적 변화를 엄격하게 최소화합니다. 이는 대부분의 토공 작업에서 전력 손실을 완전히 무시할 수 있도록 유지합니다.
답: 그렇습니다. 전문 설치 키트를 통해 기술자는 기존 버킷 실린더 회로에서 유체를 쉽게 전환할 수 있습니다. 이를 통해 틸트 기능이 효율적으로 작동하므로 값비싼 공장 라인 업그레이드가 필요하지 않습니다.
A: 구동 토크가 부착물을 적극적으로 회전시키는 동안 토크를 유지하면 제자리에 안전하게 고정됩니다. 높은 유지 토크는 무겁고 젖은 재료로 가득 찬 버킷으로 인해 회전식 액추에이터가 미끄러지거나 원하는 각도에서 아래쪽으로 "크리핑"되지 않도록 보장합니다.
