두 가지 유형의 액추에이터(선형 액추에이터와 어떻게 다른지 궁금한 적이 있습니까 ? 회전형 액추에이터) 가 기능과 적용 분야에서 이러한 장치 간의 차이는 시스템 성능에 큰 영향을 미칠 수 있습니다.
이 기사에서는 작동 방식, 메커니즘 및 각각에 대한 최상의 응용 프로그램을 포함하여 선형 액추에이터와 회전식 액추에이터의 핵심 차이점을 설명합니다. 결국에는 특정 요구 사항에 따라 언제 하나를 선택해야 하는지 정확히 알게 될 것입니다.
선형 액추에이터는 직선 운동을 생성하여 물체를 한 방향으로 밀거나 당기는 장치입니다. 선형 액추에이터는 전기 모터(또는 기타 전원)의 회전 에너지를 선형 운동으로 변환합니다. 이러한 유형의 액추에이터는 일반적으로 볼 나사, 랙 및 피니언 시스템 또는 벨트와 같은 메커니즘을 사용하여 원하는 움직임을 달성합니다.
선형 액추에이터는 직선으로 정밀한 이동이 필요한 시스템에 널리 사용됩니다. 예를 들어 산업 환경에서는 자동화된 도어, 게이트 또는 리프팅 메커니즘을 제어할 수 있습니다. 이러한 액추에이터는 장비 또는 자재 위치 지정과 같은 정밀 작업에도 필수적이므로 제조, 로봇공학, 자재 취급과 같은 분야에서 없어서는 안 될 요소입니다. 그들의 디자인은 높은 반복성과 정밀도를 허용하여 물체가 매번 정확한 위치로 이동하도록 보장합니다.
선형 액추에이터는 전기 모터, 공압 또는 유압 유체와 같은 다양한 에너지원으로 구동될 수도 있습니다. 각 유형의 에너지원은 속도, 힘, 작동 효율성 측면에서 서로 다른 이점을 제공합니다. 전동 선형 액추에이터는 깨끗하고 안정적인 성능이 필요한 환경에서 특히 일반적이며, 유압 액추에이터는 높은 힘이 필요할 때 사용됩니다.

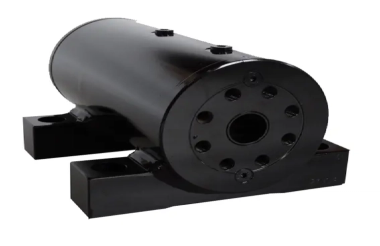

회전식 액추에이터는 에너지를 회전 운동으로 변환하여 작동합니다. 선형 액추에이터와 달리 회전식 액추에이터는 중심축을 중심으로 회전력 또는 토크를 생성합니다. 이러한 회전 동작은 연속적이거나 90°, 180° 또는 360°와 같은 특정 각도로 제한될 수 있습니다.
회전식 액추에이터는 일반적으로 회전, 비틀림 또는 회전 부품이 필요한 응용 분야에 사용됩니다. 이러한 액추에이터는 정확한 각도 이동이 필요한 로봇 조인트, 밸브 제어 및 자동 게이트와 같은 시스템에 통합되어 있습니다. 회전식 액추에이터에 의해 생성된 토크는 크고 무거운 구성품을 제어하거나 기계의 기계적 움직임을 촉진하는 데 자주 사용됩니다.
회전식 액추에이터에는 회전 방향, 속도 및 토크를 관리하는 기어, 베인 또는 기타 제어 메커니즘이 장착되는 경우가 많습니다. 내장된 제어 장치는 볼 밸브, 컨베이어 벨트 또는 로봇 팔 제어와 같이 물체를 회전시키거나 회전시키는 작업에 정확하고 안정적이어야 하는 작업에 이상적입니다.
회전식 액추에이터는 전기, 유압 또는 공압으로 구동될 수 있습니다. 전원 선택은 토크, 속도 및 에너지 효율성에 대한 응용 분야의 요구 사항에 따라 달라지는 경우가 많습니다. 예를 들어 유압식 회전식 액추에이터는 중장비 산업 응용 분야에 널리 사용되는 반면, 전기 모델은 일반적으로 정밀 제어를 위해 로봇 공학 및 자동화 분야에 사용됩니다.
선형 액추에이터와 회전식 액추에이터의 주요 차이점은 생성되는 모션 유형입니다. 두 액추에이터 모두 에너지를 동작으로 변환하지만 그 방식은 서로 다릅니다.
선형 액추에이터 | 로터리 액츄에이터 |
직선 운동(밀기/당기기)을 제공합니다. | 회전 동작(회전/비틀기)을 제공합니다. |
앞뒤로 움직이는 작업에 이상적입니다. | 물체를 돌리거나 회전시키는 작업에 사용됩니다. |
선형 액추에이터는 일반적으로 정의된 경로를 따라 물체를 밀거나 당기기 위해 직선으로 움직입니다. 밸브 열기, 기계 위치 조정, 창고 내 자재 이동 등 선형 방향의 정확한 위치 지정이 필요한 작업에 이상적입니다.
반면에 회전식 액추에이터는 회전 운동을 생성합니다. 일반적으로 각도(90°, 180°, 360°)로 측정되는 중심점을 중심으로 물체를 회전시킵니다. 이 모션은 로봇 관절 제어 또는 밸브 회전과 같이 정밀한 회전이 필요한 응용 분야에 종종 필요합니다.
선형 액추에이터는 거리(인치, 밀리미터 또는 기타 길이 단위)로 측정됩니다. 해당 응용 프로그램은 일반적으로 물체를 앞뒤로 이동하거나 직선 경로를 따라 이동하는 작업에 중점을 둡니다. 따라서 게이트 열기/닫기, 무거운 물건 들어 올리기 또는 장비의 정확한 위치 지정과 같은 응용 분야에 이상적입니다.
반면, 회전식 액추에이터는 각도 또는 연속 회전으로 측정됩니다. 그들의 움직임은 물체를 돌리거나 흐름을 제어하는 데 이상적입니다. 일반적인 응용 분야에는 볼 또는 버터플라이 밸브 제어, 로봇 팔 회전, 컨베이어 시스템 관리 등이 포함됩니다. 회전식 액추에이터는 정밀한 회전 제어가 필요한 산업 자동화 시스템에서도 중요합니다.
선형 액추에이터는 일반적으로 모터의 회전 운동을 선형 운동으로 변환하기 위해 볼 나사, 랙 및 피니언 또는 벨트와 같은 메커니즘을 사용합니다. 이러한 메커니즘은 회전 운동을 특정 작업을 수행하는 데 필요한 선형 변위로 변환하는 데 효율적입니다.
반면에 로터리 액추에이터는 기어나 베인과 같은 내부 구성 요소를 통해 직접 토크를 생성합니다. 토크는 축을 중심으로 부품을 돌리거나 회전시키는 데 사용됩니다. 회전식 액츄에이터에는 속도와 위치를 매우 정밀하게 제어하기 위한 내부 기어박스나 메커니즘이 포함될 수도 있습니다.
선형 액추에이터는 직선 이동이 필요한 다양한 응용 분야에 사용됩니다. 여기에는 다음이 포함됩니다.
● 밸브 제어: 석유 및 가스와 같은 산업에서는 선형 액추에이터가 밸브의 개폐를 제어하여 유량과 압력을 정밀하게 조정합니다.
● 자동 도어 및 게이트: 선형 액추에이터를 사용하면 게이트, 도어 및 기타 자동화 시스템을 원활하고 안정적으로 작동할 수 있습니다.
● 자재 취급: 공장 및 창고에서 선형 액추에이터는 조립 라인이나 컨베이어 벨트를 따라 자재를 이동하거나 무거운 하중을 들어 올리고 위치를 지정합니다.
선형 액추에이터는 항공우주, 자동차, 로봇 공학, 청정 에너지와 같은 산업에서도 사용됩니다. 이는 CNC 기계의 위치 지정 도구부터 리프트 시스템의 높이 제어에 이르기까지 광범위한 시스템에 필요한 정밀도와 제어 기능을 제공합니다.
회전식 액추에이터는 회전 운동이 필요한 응용 분야에 사용됩니다. 주요 예는 다음과 같습니다.
● 밸브 제어: 로터리 액추에이터는 공정 플랜트에서 볼 밸브 또는 버터플라이 밸브와 같은 1/4 회전 밸브를 제어하는 데 자주 사용됩니다.
● 로봇 공학: 회전식 액추에이터는 조립이나 조작과 같은 작업을 위해 관절이나 팔을 정밀하게 회전시키는 로봇 시스템에서 매우 중요합니다.
● 컨베이어 시스템: 회전식 액추에이터는 자동화된 환경에서 컨베이어 벨트와 분류 시스템의 움직임을 제어하는 데 도움이 됩니다.
로터리 액추에이터는 산업 자동화, 로봇 공학 및 기계에 필수적입니다. 높은 토크를 제공하고 회전 속도를 제어하는 능력은 제조, 포장 및 자재 취급 응용 분야에 없어서는 안 될 요소입니다.
선형 액추에이터는 직선 운동이 필요한 응용 분야에 가장 적합합니다. 고정된 경로를 따라 물체를 밀거나 당기거나 들어올리거나 배치해야 하는 경우 선형 액추에이터가 이상적인 선택입니다. 예를 들어 게이트를 열고 닫거나 장비 높이를 조정하는 자동화 시스템에 일반적으로 사용됩니다.
조립 라인에서 자재 위치를 지정하거나 무거운 품목을 들어올리는 등 정밀한 위치 지정 또는 한 방향으로의 이동 제어가 필요한 경우 선형 액추에이터가 가장 적합합니다.
회전식 액추에이터는 밸브 회전, 로봇 팔 회전 또는 기계 이동 제어와 같이 회전 운동이 필요한 작업에 더 적합합니다. 시스템이 연속적이든 제한된 각도(예: 90°, 180° 또는 360°)이든 정확한 회전 운동이 필요한 경우 회전식 액추에이터가 올바른 선택입니다.
예를 들어, 회전식 액추에이터는 공정 산업의 밸브 제어, 조립 작업의 로봇 조인트 회전, 컨베이어 시스템의 부품 이동에 이상적입니다.
선형 액추에이터는 정확한 선형 움직임이 필요한 작업에서 높은 반복성과 정밀도를 제공합니다. 정확성이 중요한 작업에 이상적이며 일반적으로 유지 관리 요구 사항이 낮습니다. 효율성과 신뢰성 덕분에 높은 내구성이 필요한 열악한 환경에서 사용하기에 이상적입니다.
로터리 액추에이터는 광범위한 회전 각도에서 일정한 토크를 제공하는 데 탁월합니다. 밸브 제어나 로봇 동작과 같이 일관된 회전이 필요한 작업에 효율적입니다. 회전식 액추에이터는 더 높은 하중을 처리할 수 있으며 산업 및 상업 환경 모두에서 회전 운동이 필요한 응용 분야에서 더 다양한 용도로 사용됩니다.
결론적으로 선형 액추에이터와 회전식 액추에이터는 뚜렷한 이동 기능을 제공합니다. 선형 액추에이터는 리프팅, 위치 지정, 하중 이동과 같이 직선 운동이 필요한 작업에 이상적입니다. 반면, 회전식 액추에이터는 밸브 회전이나 로봇 팔 회전과 같이 회전 운동이 필요한 응용 분야에서 탁월합니다.
Changsha Chiyu Hydraulic Equipment Co., Ltd. 에서는 선형 및 회전 모션 응용 분야 모두에 탁월한 성능을 제공하는 고품질 유압 액츄에이터를 제공합니다. 당사의 제품은 정밀성, 신뢰성 및 효율성을 고려하여 설계되어 다양한 산업 분야에서 최적의 결과를 보장합니다.
A: 선형 액추에이터는 직선으로 이동하여 물체를 밀거나 당기는 반면, 회전식 액추에이터는 회전 운동을 생성하여 물체를 돌리거나 비틀습니다.
A: 선형 액추에이터는 볼 나사, 랙 또는 벨트와 같은 메커니즘을 사용하여 회전 운동을 직선 운동으로 변환하여 정확한 위치 지정 작업을 가능하게 합니다.
A: 밸브를 돌리거나 로봇 관절을 회전시키는 등 정밀한 회전 운동이 필요한 경우에는 회전식 액추에이터를 사용하고, 직선 운동에는 선형 액추에이터를 사용합니다.
A: 선형 액추에이터는 제조, 로봇 공학, 자재 취급과 같은 산업에서 게이트 열기/닫기, 하중 리프팅 또는 정밀 위치 지정과 같은 작업에 사용됩니다.
