CY3 시리즈 풋 마운트

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 설명

모델	19	28	47	73	105	140	180	240
드라이브 토크 NM@21MPA	1900	2800	4700	7300	10500	14000	18000	24000
유지 토크 NM@21MPA	4900	6800	12000	18000	26000	35000	46000	59000
모멘트 용량 캔틸레버 마운트 NM	5200	7100	11900	18400	29500	38800	55900	72900
모멘트 용량 스트래들 마운트 180° NM	13400	16900	30800	47800	75100	98900	130500	170000
모멘트 용량 스트래들 마운트 360° NM	19200	24600	45400	71200	111500	146000	197700	256500
방사형 용량 KG	1800	2300	3600	5000	6800	8200	10000	11800
축 용량 KG	1400	1800	2700	3600	4500	5900	6800	8200
변위 180°CC	492	688	1180	1870	2680	3540	4650	6000
변위 360°CC	980	1390	2360	3740	5360	7080	9320	12000
대략적인 무게 180°KG	34.5	50	72.5	110	160	220	280	360
대략적인 무게 360°KG	45.5	63.4	100	140	200	290	370	455

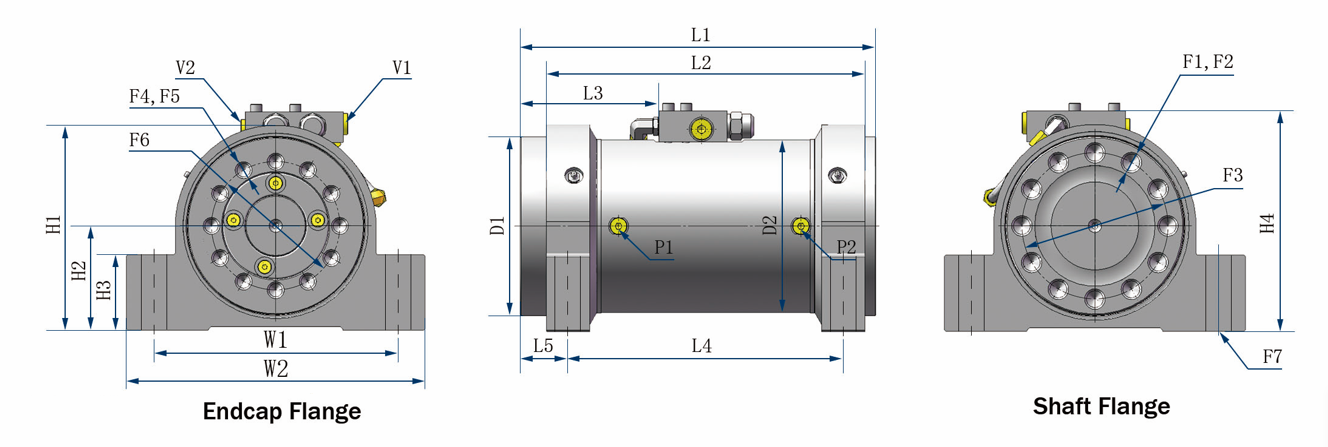

D1 전체 플랜지 직경 MM	139	155	183	209	234	263	288	310
D2 하우징 직경 MM	140	152	178	203	229	254	279	305
F1 나사형 장착 구멍, 샤프트 플랜지 MM	M12×1.75	M16×2	M20×2.5	M22×2.5	M24×3	M27×3	M27×3	M30×3.5
F2 장착 구멍 수량	12	12	12	12	12	12	12	12
F3 볼트 원 직경, 샤프트 플랜지 MM	115	125	150	170	195	215	240	255
F4 나사형 장착 구멍, 엔드캡 플랜지 MM	M10×1.5	M12×1.75	M16×2	M20×2.5	M22×2.5	M24×3	M27×3	M27×3
F5 장착 구멍 수량	12	12	12	12	12	12	12	12
F6 볼트 원 직경, 엔드캡 플랜지 MM	108	120	133	150	170	190	210	230
F7 발 구멍 직경 MM	M16	M20	M22	M24	M27	M30	M36	M36
H1 전체 높이(밸브 제외) MM	156	186	212	240	276	305	327	362
H2 중심선까지의 높이 MM	80	94.9	108	122	140	154	165	184
H3 발 높이 MM	48	70	78	88	105	110	120	135
H4 전체 높이(밸브 포함) MM	179	201	226	271	283	310	334	366
L1 전체 길이 180°MM	298	323	365	413	475	524	551	600
L1 전체 길이 360°MM	427	470	538	615	705	776	836	906
L2 전체 길이, 비회전 180°MM	261	286	323	363	431	463	493	534
L2 전체 길이, 비회전 360°MM	392	433	496	565	661	715	775	843
L3 카운터 밸런스 밸브에 대한 샤프트 플랜지 180°MM	75.2	134	143	130	152	185	196	221
L3 샤프트 플랜지-카운터밸런스 밸브 360°MM	149	157	197	232	267	308	338	374
L4 장착 길이 180°MM	229	248	281	314	374	400	426	460
L4 장착 길이 360°MM	358	395	454	516	604	652	708	766
L5 샤프트 플랜지에서 장착 구멍 MM까지	38.1	43.9	50	56.9	59.9	74.2	75.9	80
W1 장착 폭 MM	190	230	260	300	340	380	410	450
W2 전체 폭 MM	222	268	310	350	400	447	484	530
P1 P2 포트, 하우징	ISO-1179-1/BSPP'G' 포트 시리즈. 크기는 1/8에서 1/2까지 다양합니다. 자세한 내용은 도면을 참조하세요.
V1 V2 포트, 밸브	ISO-11926/SAE 포트 시리즈. 크기는 3/8입니다. 자세한 내용은 도면을 참조하세요.
