CY3 시리즈 플랜지 마운트

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 설명

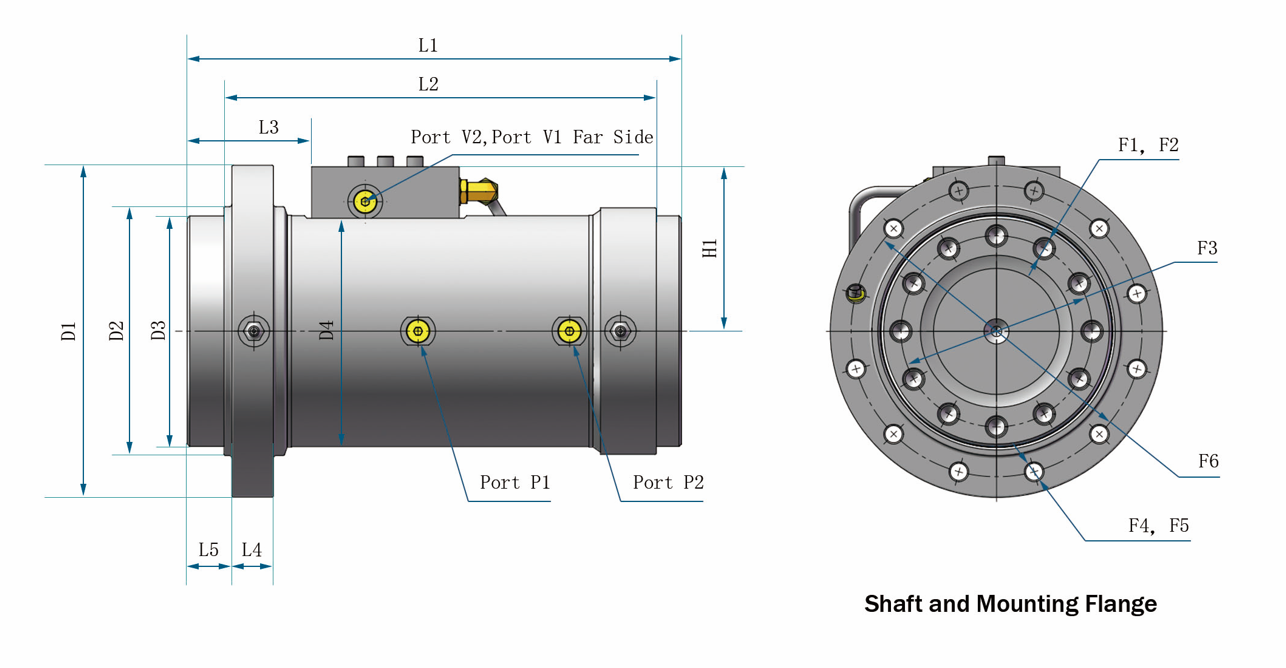

CY3-法兰式

모델	19	28	47	73	105	140	180	240
드라이브 토크 NM@21MPA	1900	2800	4700	7300	10500	14000	18000	24000
지주 토크 NM@21MPA	4900	6800	12000	18000	26000	35000	46000	59000
모멘트 용량 캔틸레버 마운트 NM	5200	7100	11900	18400	29500	38800	55900	72900
모멘트 용량 스트래들 마운트 180° NM	13400	16900	30800	47800	75100	98900	130500	170000
모멘트 용량 스트래들 마운트 360° NM	19200	24600	45400	71200	111500	146000	197700	256500
방사형 용량 KG	1800	2300	3600	5000	6800	8200	10000	11800
축방향 용량 KG	1400	1800	2700	3600	4500	5900	6800	8200
변위 180°CC	492	688	1180	1870	2680	3540	4650	6000
변위 360°CC	980	1390	2360	3740	5360	7080	9320	12000
대략적인 무게 180°KG	34.5	50	72	110	160	220	280	360
대략적인 무게 360°KG	45.5	63.4	100	140	200	290	370	455
D1 전체 플랜지 직경 MM	200	235	280	315	355	396	442	475
D2 파일럿 직경 MM	150	175	205	230	260	290	315	340
D3 샤프트 및 엔드캡 플랜지 MM	139	155	183	209	234	263	288	310
D4 하우징 직경 MM	140	152	178	203	229	254	279	305
F1 나사산 장착 구멍, 샤프트 플랜지 MM	M12×1.75	M16×2	M20×2.5	M22×2.5	M24×3	M27×3	M27×3	M30×3.5
F2 장착 구멍 수	12	12	12	12	12	12	12	12
F3 볼트 원 직경, 샤프트 플랜지 MM	115	125	150	170	195	215	240	255
F4 나사산 장착 구멍, 엔드캡 플랜지 MM	M10×1.5	M12×1.75	M16×2	M20×2.5	M22×2.5	M24×3	M27×3	M27×3
F5 장착 구멍 수	12	12	12	12	12	12	12	12
F6 볼트 원 직경, 하우징 플랜지 MM	175	206	245	275	310	345	380	410
H1 밸브 상단 MM 중심선	99.1	106	118	131	144	156	169	182
L1 전체 길이 180°MM	298	323	365	413	475	524	551	600
L1 전체 길이 360°MM	427	470	538	615	705	776	836	906
L2 전체 길이, 회전하지 않는 180°MM	261	286	323	363	431	463	493	534
L2 전체 길이, 회전하지 않는 360°MM	392	433	496	565	661	715	775	843
평형 밸브 180°MM에 대한 L3 샤프트 플랜지	75.2	134	143	130	152	185	196	221
평형 밸브 360°MM에 대한 L3 샤프트 플랜지	149	157	197	232	267	308	338	374
L4 장착 플랜지 두께 MM	25.2	26	31	33	40	42	46	52
L5 장착 플랜지면 MM에 대한 샤프트 플랜지	27	32	35	42	40	53	54	56
P1 P2 포트, 하우징	ISO-1179-1/BSPP'G' 시리즈 포트. 크기는 1/8에서 1/4까지 다양합니다. 자세한 내용은 도면 참조
V1 V2 포트, 밸브	ISO-11926/SAE 시리즈 포트. 크기는 3/8입니다. 자세한 내용은 도면 참조
