로터리 액추에이터는 에너지를 동작으로 변환하는 다양한 산업에 필수적입니다. 적절한 토크가 없으면 가장 진보된 시스템이라도 효과적으로 작동하지 못합니다. 부정확한 토크 계산은 시스템 고장 및 비용 증가로 이어질 수 있습니다.
이 기사에서는 회전식 액추에이터의 토크 요구 사항을 계산하는 방법에 대해 설명합니다. 귀하의 응용 분야에 대해 정보에 근거한 결정을 내리기 위해 부하 토크, 마찰 및 안전 계수와 같은 주요 개념을 배우게 됩니다.
토크는 물체에 적용되는 회전력으로, 일반적으로 뉴턴미터(N·m) 또는 파운드인치(lb·in)로 측정됩니다. 회전식 액추에이터에서 토크는 회전 운동을 가능하게 하는 원동력입니다. 피벗점이나 회전축으로부터 특정 거리(r)에 가해지는 힘(F)을 곱하여 계산됩니다.
예를 들어, 회전식 액추에이터에서 10N의 힘이 0.5m 거리에 적용되면 생성되는 토크는 다음과 같습니다.
T = F × r = 10N × 0.5m = 5N·m.
액추에이터가 작업을 효율적으로 수행하려면 적절한 양의 토크가 필수적입니다. 전력이 부족한 회전식 액추에이터는 작업을 완료하는 데 어려움을 겪게 되어 작동 중단, 과도한 마모 또는 시스템 오류로 이어집니다. 반면, 토크가 너무 높은 액추에이터를 사용하면 불필요한 비용이 발생하고 시스템이 손상될 수도 있습니다. 올바른 토크를 계산하면 액추에이터의 출력이 응용 분야의 요구 사항에 맞게 조정되어 안정적이고 비용 효율적인 성능을 제공할 수 있습니다.
● 부하 토크: 부하의 저항을 극복하는 데 필요한 토크의 양입니다. 이것이 액츄에이터에 작용하는 주요 힘입니다.
● 가속 토크: 부하를 가속 또는 감속하는데 필요한 토크입니다. 특히 속도가 자주 변하는 동적 애플리케이션과 관련이 있습니다.
부하 토크는 적용되는 부하 유형과 회전축으로부터의 거리에 따라 영향을 받습니다. 무게, 압력, 스프링 하중 등 각각 다른 계산이 필요하므로 하중의 특성을 평가하는 것이 중요합니다. 부하 토크의 일반 공식은 다음과 같습니다.
T_하중 = F × r,
● 여기서:F = 적용된 힘
● r = 반경(피벗점으로부터의 거리)
마찰은 회전식 액추에이터 내의 움직임에 저항하므로 토크 계산에서 중요한 역할을 합니다. 일반적으로 두 가지 유형의 마찰이 설명됩니다.
● 정지 마찰: 액츄에이터가 움직이기 시작할 때의 저항입니다.
● 동적 마찰: 연속 동작 중 저항입니다.
마찰 토크를 계산하려면 다음 공식을 사용하십시오.
● 정지 마찰 토크: T_breakaway = μ_s × N × r
● 동적 마찰 토크: T_running = μ_d × N × r
여기서 μ_s는 정지 마찰 계수이고 μ_d는 동적 마찰 계수이며 N은 액추에이터 구성 요소의 수직력을 나타냅니다.
관성은 물체가 움직임의 변화에 대해 갖는 저항을 나타냅니다. 회전식 액추에이터가 부하를 가속하거나 감속할 때 관성은 추가 토크 요구 사항을 생성합니다. 관성 토크의 공식은 다음과 같습니다.
T_관성 = J × α,
● 여기서:J = 부하의 관성 모멘트
● α = 각가속도
로봇 공학이나 고속 기계와 같이 속도가 자주 변경되는 응용 분야에서는 관성 토크를 고려하는 것이 필수적입니다.
안전 요소는 액추에이터가 부하 서지, 환경 변화 및 마모와 같은 예상치 못한 조건을 견딜 수 있도록 보장합니다. 이러한 요소의 범위는 일반적으로 애플리케이션의 중요도에 따라 정적 부하의 경우 1.5x~2.0x, 환경 영향의 경우 1.3x~1.8x입니다. 안전 요소를 토크 계산에 통합하면 액추에이터 고장을 방지하고 시간이 지나도 안정적인 작동을 보장합니다.
부하 토크 계산은 적절한 로터리 액추에이터를 선택하는 데 기초가 됩니다. 일반 공식은 다음과 같습니다.
T_하중 = F × r,
● 여기서: F는 액츄에이터에 작용하는 힘입니다.
● r은 피벗점에서 힘이 가해지는 지점까지의 거리입니다.
이 공식을 사용하면 특정 응용 분야에 필요한 기본 부하 토크를 계산할 수 있습니다.
부하 유형은 토크 계산에 큰 영향을 미칩니다. 몇 가지 일반적인 부하에는 다음이 포함됩니다.
● 선형 힘: 힘이 직선으로 적용되는 밸브 스템이나 댐퍼와 같은 응용 분야에서 나타납니다.
● 중량 하중: 중력으로 인한 힘이 하중에 작용하는 회전 플랫폼이나 리프트에서 발견됩니다.
● 압력 부하: 공기 압력이 액추에이터에 힘을 생성하는 공압 밸브 및 시스템에서 일반적입니다.
각 부하 유형에는 작동 중 특성과 동작을 기반으로 특정 계산이 필요합니다.
반경 0.1m에서 무게가 2000N인 회전 밸브의 부하 토크를 계산해야 한다고 가정해 보겠습니다. 공식을 사용하면:
T_하중 = 2000 N × 0.1 m = 200 N·m
이 계산을 통해 밸브를 움직이는 데 필요한 부하 토크를 알 수 있습니다. 액추에이터가 과도한 힘을 가하지 않고 부하를 처리할 수 있는지 확인하려면 이 계산을 정확하게 적용하는 것이 중요합니다.
마찰은 운동에 반대되는 저항력입니다. 회전식 액추에이터의 토크를 계산할 때 정적 마찰과 동적 마찰을 모두 고려하는 것이 중요합니다.
● 정지 마찰: 이동을 시작하기 위해 극복해야 하는 저항입니다(이탈 토크라고도 함).
● 동적 마찰: 연속 동작 중 저항(실행 토크라고도 함)입니다.
두 유형의 마찰 모두 액추에이터가 효율적으로 시작하고 계속 움직일 수 있도록 별도의 계산이 필요합니다.
정적 및 동적 마찰을 극복하는 데 필요한 토크를 계산하려면 다음 공식을 사용합니다.
● 정지 마찰 토크: T_breakaway = μ_s × N × r
● 동적 마찰 토크: T_running = μ_d × N × r
어디:
● μ_s = 정지마찰계수
● μ_d = 동적마찰계수
● N = 수직항력
● r = 반경
반경이 0.12m이고 수직력이 1000N이며 마찰 계수가 μ_s = 0.3 및 μ_d = 0.2인 밸브가 있다고 가정합니다. 다음을 계산할 수 있습니다.
● 정적 토크: 0.3 × 1000 N × 0.12 m = 36 N·m
● 동적 토크: 0.2 × 1000 N × 0.12 m = 24 N·m
이러한 값은 액추에이터가 모션에 대한 초기 및 연속 저항을 처리할 수 있도록 보장합니다.
윤활 성능 저하 및 마모로 인한 시간 경과에 따른 마찰 변화를 고려하는 것이 중요합니다. 액추에이터가 작동하면 마찰 계수가 증가할 수 있으므로 장기적인 신뢰성을 위해 토크 계산을 조정해야 합니다.
회전식 액추에이터가 부하를 가속하거나 감속할 때 관성을 극복해야 합니다. 부하가 클수록 또는 속도 변화가 빠를수록 필요한 토크도 커집니다. 따라서 정확한 토크 계산을 위해서는 부하의 관성 모멘트를 이해하는 것이 필수적입니다.
관성 토크 계산 공식은 다음과 같습니다.
T_관성 = J × α
어디:
● J = 부하의 관성 모멘트
● α = 각가속도
이 공식은 부하의 움직임을 변경하는 데 필요한 에너지를 설명합니다. 이는 고속 응용 분야나 빈번한 방향 변경이 필요한 응용 분야에 매우 중요합니다.
동적 부하(시간에 따라 힘이 변하는 부하)가 있는 애플리케이션의 경우 필요한 토크는 회전 속도에 따라 달라질 수 있습니다. 이러한 하중을 정확하게 계산하려면 가속 및 감속률은 물론 작동 중 속도 변화와 같은 요소를 고려해야 합니다.
안전 요소는 특히 예측할 수 없거나 까다로운 조건에서 로터리 액추에이터의 안정적인 작동을 보장하는 데 중요한 역할을 합니다. 정적 부하의 경우 일반적인 안전 계수 범위는 1.5x~2.0x이며 부하의 잠재적인 변화나 예상치 못한 서지를 고려합니다. 모션 및 가속도가 포함된 동적 하중에는 애플리케이션에 따라 1.2x~1.5x 사이의 안전 계수가 필요한 경우가 많습니다. 극한의 온도, 오염 또는 습도와 같은 환경 요인으로 인해 액추에이터의 수명과 성능을 유지하려면 이러한 요인에 대한 추가 조정이 필요할 수 있습니다.
최종 필요한 토크를 정확하게 결정하려면 부하, 마찰 및 관성 계산에서 얻은 토크 값에 관련 안전 계수를 적용하십시오. 이러한 안전 여유를 추가하면 액추에이터가 손상이나 고장의 위험 없이 갑작스러운 부하 변화나 외부 방해와 같은 예상치 못한 스트레스를 견딜 수 있음을 보장할 수 있습니다. 이 단계는 실제 애플리케이션에서 일관된 성능을 유지하는 데 필수적입니다.
온도, 습도, 대기압과 같은 환경 요인은 로터리 액추에이터의 성능에 큰 영향을 미칠 수 있습니다. 이러한 조건은 마찰력, 재료 특성 및 윤활 시스템의 효율성에 영향을 미칠 수 있습니다. 예를 들어, 온도가 높으면 마찰이 증가할 수 있고 오염은 내부 구성 요소에 영향을 주어 더 많은 마모를 초래할 수 있습니다. 최적의 성능을 보장하려면 토크를 계산할 때 이러한 환경 영향을 고려하여 액추에이터가 직면하게 될 실제 조건에서 효율적으로 작동하도록 돕는 것이 중요합니다.

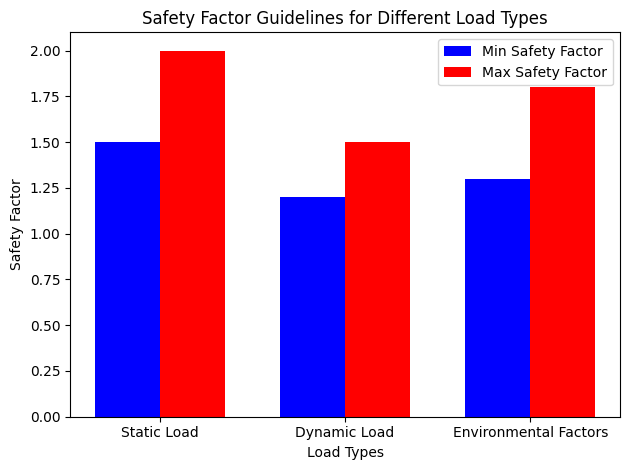

부하 유형 | 권장 안전계수 범위 |
정적 부하 | 1.5배~2.0배 |
동적 부하 | 1.2배~1.5배 |
환경적 요인 | 1.3배~1.8배 |
회전식 액추에이터의 토크를 계산할 때 가장 흔히 저지르는 실수 중 하나는 정지 마찰과 관성 부하를 고려하지 않는 것입니다. 액추에이터의 초기 움직임에 저항하는 정적 마찰은 연속적인 동작 중에 발생하는 동적 마찰보다 극복하기 위해 훨씬 더 많은 토크가 필요할 수 있습니다. 또한 부하를 가속하거나 감속해야 하는 필요성으로 인해 발생하는 관성 부하로 인해 상당한 토크 요구 사항이 추가될 수 있습니다. 이러한 요소를 무시하면 액추에이터의 크기가 작아져 특히 시동이나 고속 작동 중에 오류가 발생하거나 성능이 저하될 수 있습니다.
적절한 안전계수를 적용하지 못하는 것은 토크 계산의 또 다른 심각한 오류입니다. 부하 급증, 속도의 급격한 변화 또는 온도 변동이나 압력 변화와 같은 극단적인 환경 요인과 같은 예상치 못한 조건을 수용하려면 안전 여유가 필수적입니다. 적절한 안전 계수가 없으면 예상치 못한 상황에서 액추에이터가 고장나고 시스템 가동 중지 시간이 발생하거나 수리 비용이 많이 들 수 있습니다. 신뢰할 수 있고 오래 지속되는 액추에이터 성능을 보장하려면 항상 토크 계산에 충분한 안전 여유가 포함되어 있는지 확인하십시오.
온도 변화, 습도, 오염, 압력 변동과 같은 환경 요인은 로터리 액추에이터의 성능에 큰 영향을 미칠 수 있습니다. 이러한 요소는 마찰 계수, 재료 특성 및 액추에이터 효율성을 변경할 수 있습니다. 예를 들어, 온도가 높을수록 마찰이 증가하고 오염 물질로 인해 윤활 효과가 감소할 수 있습니다. 토크를 계산할 때 이러한 영향을 무시하면 실제 조건에서 액추에이터의 잘못된 예측과 성능 저하로 이어질 수 있습니다. 액추에이터가 특정 작동 환경에서 안정적이고 효율적으로 작동하도록 보장하려면 이러한 환경 영향을 고려하는 것이 중요합니다.
오류 | 원인 | 영향 |
정적 마찰 무시 | 시동 시 저항을 설명하지 못함 | 소형 액추에이터로 인해 시동 실패로 이어짐 |
관성 부하를 고려하지 않음 | 부하 가속/감속력 무시 | 토크가 부족하여 액추에이터 성능 문제가 발생함 |
불충분한 안전 여유 | 예상치 못한 부하 조건에 대해 버퍼를 추가하지 않음 | 과부하, 조기 액츄에이터 고장 |
회전식 액추에이터의 토크 요구 사항을 계산하는 것은 최적의 성능을 보장하기 위해 올바른 액추에이터를 선택하는 데 중요합니다. 부하 토크, 마찰, 관성 및 안전 요소를 이해하면 일반적인 오류를 피할 수 있습니다. 환경에 미치는 영향과 동적 부하를 고려하면 효율적이고 안정적인 작동이 보장됩니다. Changsha Chiyu Hydraulic Equipment Co., Ltd. 는 고품질 유압 솔루션을 제공하여 액추에이터 성능을 최적화하고 응용 분야의 시간과 비용을 모두 절약하는 데 도움이 되는 제품을 제공합니다.
