| 모델 | 5 | 9 | 16 | 27 | 42 |
| 드라이브 토크 NM@21MPA | 500 | 900 | 1600 | 2680 | 4200 |
| 지주 토크 NM@21MPA | 1300 | 2400 | 4400 | 7100 | 10500 |
| 모멘트 용량 스트래들 NM | 2500 | 4500 | 10200 | 16400 | 31600 |
| 모멘트 용량 캔틸레버 NM | 1360 | 2480 | 5420 | 11300 | 15800 |
| 방사형 용량 KG | 1380 | 2130 | 4190 | 5580 | 9530 |
| 축방향 용량 KG | 500 | 680 | 1000 | 1400 | 1770 |
| 변위 180°CC | 132 | 234 | 436 | 726 | 1070 |
| 대략적인 무게 KG | 12.5 | 17 | 30 | 51 | 77 |

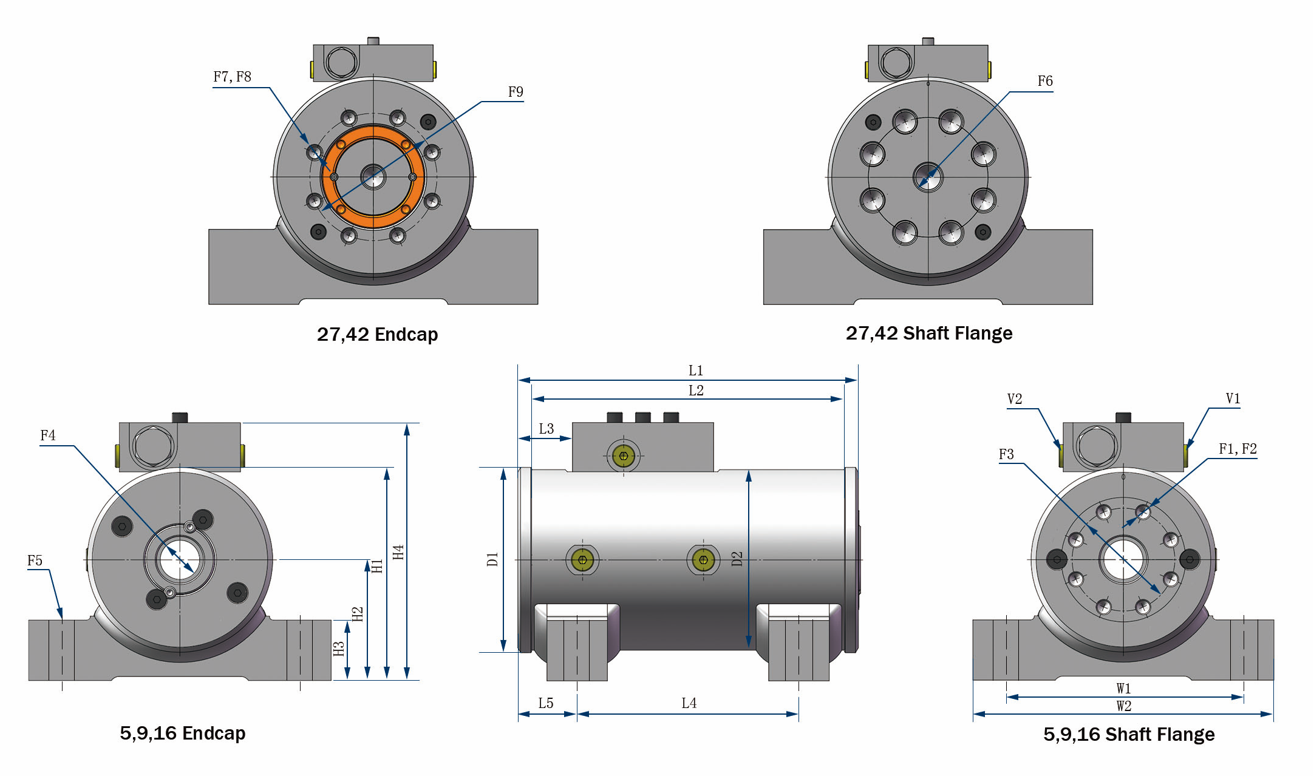

| D1 샤프트 및 엔드캡 플랜지 직경 MM | 104 | 117 | 142 | 170 | 196 |
| D2 하우징 직경 MM | 101 | 114 | 139 | 165 | 191 |
| F1 나사산 장착 구멍, 샤프트 플랜지 MM | M10×1.5 | M10×1.5 | M12×1.75 | M20×2.5 | M20×2.5 |
| F2 장착 구멍 수량, 샤프트 플랜지 | 6 | 8 | 8 | 8 | 10 |
| F3 볼트 원 직경, 샤프트 피앙지 MM | 53.9 | 65 | 85 | 102 | 121 |
| F4 관통 구멍 직경 MM | M20 | M24 | M24 | - | - |
| F5 발 구멍 직경 MM | M16 | M20 | M24 | M24 | M30 |
| F6 축 중심 구멍 크기 MM | - | - | - | M24×3 | 1 1/4-7 |
| F7 나사산 장착 구멍, 엔드캡 플랜지 MM | - | - | - | M12×1.75 | M16×2 |
| F8 장착 구멍 수량, 엔드 캡 플랜지 | - | - | - | 8 | 10 |
| F9 볼트 원형 직경, 엔드캡 fiangeMM | - | - | - | 108 | 121 |
| H1 전체 높이(밸브 제외) MM | 119 | 135 | 158 | 193 | 218 |
| H2 중심선까지의 높이 MM | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 발 높이 MM | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 전체 높이(밸브 포함) MM | 146 | 163 | 185 | 220 | 245 |
| L1 전체 길이 MM | 188 | 216 | 248 | 298 | 337 |
| L2 전체 길이, 회전하지 않는 MM | 173 | 197 | 229 | 276 | 314 |
| 평형 밸브 MM에 대한 L3 샤프트 플랜지 | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 장착 길이 MM | 111 | 140 | 152 | 184 | 216 |
| 장착 구멍 MM에 대한 L5 샤프트 플랜지 | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 설치 폭 MM | 145 | 152 | 197 | 222 | 267 |
| W2 전체 너비 MM | 178 | 191 | 248 | 279 | 330 |
| P1 P2 포트, 하우징 | ISO-1179-1/BSPP'G' 시리즈 포트. 크기는 1/8에서 1/2까지 다양합니다. 자세한 내용은 도면 참조 | ||||
| V1 V2 포트, 밸브 | ISO-11926/SAE 시리즈 포트. 크기는 7/16입니다. 자세한 내용은 도면 참조 | ||||
